铝氧化物吸附有机酸根后对磷的次级吸附

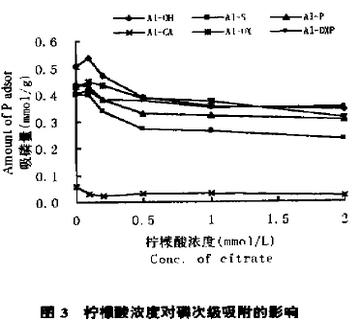

   有下图2和3可以发现，向铝氧化物（氢氧化铝）中先加入0.1mmol*L-1草酸或0.2mmol*L-1柠檬酸时，磷的次级吸附量对比照（不加有机酸）的略有增高，草酸浓度达0.4mmol*L-1以上或柠檬酸浓度达0.2mmol*L-1以上，磷次级吸附量降低，如加入1mmol*L-1的草酸或柠檬酸，分别使磷的次级吸附量比不加时降低百分之十六点一和百分之二十九点八，先吸附柠檬酸根导致的磷次级吸附量降低幅度高于先吸附草酸根的。

  向Al-S和Al-P复合物中加入草酸或柠像酸均导致磷的次级吸附量降低，当有机酸浓度为1mmol*L-1，磷浓度为1.29mmol*L-1时，Al-S复合物的吸磷量比对照降低67.6%（草酸）和34.4％（柠檬酸），相应使用Al-P复合物的次级吸磷量比对照低19.6%（草酸）和27.7% （柠檬酸）。向Al-OX和Al-OXP复合物中先加入草酸根，在供试浓度范围内其次级吸磷量比对照增高，而先加柠檬酸根则可降低磷的次级吸附量，1mmol*L-1柠檬酸分别比对照的吸磷量降低12.8％和13.2％。向Al-CA复合物中先加入2mmol*L-1以下的草酸和柠橡酸，对磷的次级吸附量影响不显著。

  铝氧化物（如氢氧化铝）先吸附的草酸根在进行麟次级吸附时有部分可解吸下来，解吸量随草酸根的吸附量增高而增大，供试条件下解吸量为4—170umol/g，而与磷的次级吸附量高低不呈正相关，但铝氧化物先吸附的柠檬酸根在进行磷次级吸附时几乎不发生解吸。

  综上可知，有机酸浓度越高，降低磷次级吸附量的百分数也越高，有机酸种类及铝氧化物表面基团不同，影响幅度也存在差异。铝氧化物（氢氧化铝）对柠檬酸、草酸和磷都有强吸附能力，但对柠檬酸的亲合力明显高于对磷和草酸的。

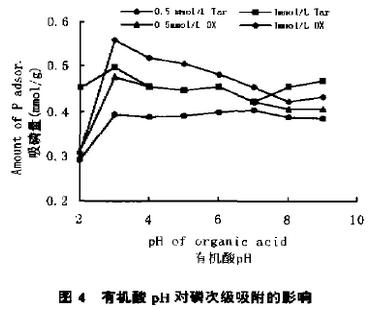

  下图4的结果进一步表明，有机酸溶液的pH值也影响磷的次级吸附。有机酸pH为2时，对磷的次级吸附量最低，pH为3时，铝氧化物对磷的次级吸附量大最高，随后pH逐渐增高，磷的次级吸附量变化甚微或渐减。

  另外研究表明，pH为2时铝氧化物有较多溶解，pH3—8时铝氧化物对有机酸的吸附量差异不大，而其平衡时的pH逐渐升高。因此，pH2时，磷次级吸附的吸附剂减少，吸附量最低值。pH3—8时，随着体系pH增高，磷的次级吸附量渐减。比较铝氧化物（如氢氧化铝）上有机酸的吸附和磷的次级吸附可知，有机酸pH对铝氧化物上磷次吸附的影响与吸附剂的溶解及有机酸导致的pH值变化有关。
