改性剂质量分数对改性氢氧化铝的粒径分布的影响

  球磨时间相同，不同质量分数改性剂时，改性氢氧化铝的平均粒径如下表所示。

  由上表可知，随着改性剂用量的增加，经改性的氢氧化铝的平均粒径增大；未经过球磨的氢氧化铝的平均粒径大于不添加改性剂空白球磨1小时的氢氧化铝的平均粒径；添加改性剂之后球磨1小时的氢氧化铝的平均粒径大于未经球磨过的氢氧化铝的平均粒径。

  这是因为球磨时球磨的撞击作用使氢氧化铝的平均粒径变小，添加改性剂后，球磨使改性剂吸附在氢氧化铝表面又增大其平均粒径，且改性剂质量分数越大，吸附在氢氧化铝表面的越多，其平均粒径越大。

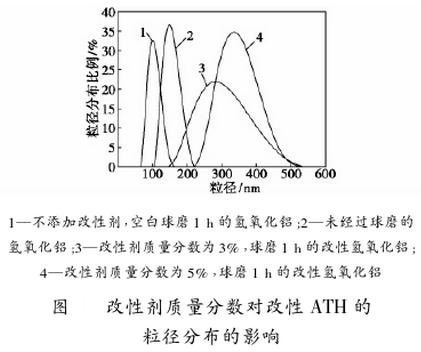

  相同球磨时间（1小时或不经过球磨），不同质量分数的改性剂对改性氢氧化铝的粒径分布的影响如下图所示：

  如上图可知，与未经球磨过的氢氧化铝相比，空白球磨1小时后的氢氧化铝的粒径分布范围略有减小，即粒径分布的均匀性略变好；添加改性剂球磨1小时后氢氧化铝的粒径分布范围变大，即粒径分布的均匀性变差。

  这是因为空白球磨时，磨球对氢氧化铝进行冲击、摩擦、剪切，从而使氢氧化铝达到粉碎细化且均匀性改善的目的；在添加改性剂后球磨时，改性剂吸附在氢氧化铝的表面，由于不同粒子的表面活性不同，造成吸附作用大小的差异，从而使改性剂在不同氢氧化铝的粒子表面接枝不均匀，所以粒径分布范围变大。
