分散剂用量对氢氧化铝产率的影响

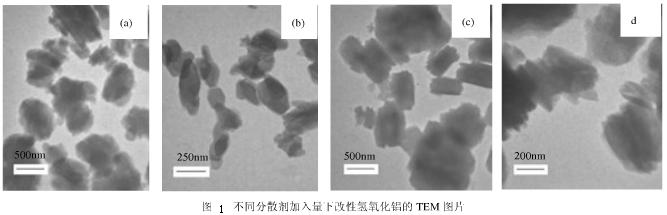

   将改性后的氢氧化铝悬浮液平均分成四等分，分别加入百分之零点五（wt）、百分之一（wt）、百分之二（wt）、百分之三（wt）的分散剂，在相同的温度下搅拌相同的时间后，过滤、洗涤，干燥，所得氢氧化铝产物分别进行 TEM 形貌分析（见图1）和比表面积测定（见图2）。

  结果表明，随着分散剂用量的增加，不仅氢氧化铝产品的形貌、粒径发生很大改变，而且，比表面积也有一个最大值。

  根据 DLVO 理论，ε—电位的绝对值较大时，颗粒表面的双电层厚度较大，颗粒间的斥力较大，即具有较高的静电效应，易使颗粒处于稳定的分散状态。

  因为加入适量的分散剂可以增加ε—电位的绝对值，使体系处于相对稳定的状态。但当过量的分散剂加入时扩散层反被压缩而变簿，斤力势能降低，从而氢氧化铝颗粒间相互聚结，颗粒变大，发生团聚。本实验中分散剂的最佳用量是百分之一（wt）。
