应用氢氧化铝试验评价改性效果分析

   应用后的氢氧化铝试验评价改性效果的情况，具体分析如下：

  一、对氢氧化铝与改性后氢氧化铝在相同条件下用超声波分散后用透射电镜进行观察比较。

  由下图中（a）可以看出，未改性的氢氧化铝粒子基本上呈团聚状态，虽然粒子团聚比较严重，还是可以看到纳米氢氧化铝基本呈纺锤形。

  由下图中（b）可知，改性之后粒子的分散性大大提高，粒子的形状均匀，大部分粒子呈分散状态。其原理是由于纳米粒子具有大的比表面积，常常团聚成二次粒子，从而减小体系的总表面积或界面能，因此产生团聚现象。表面改性剂的加入，可以使填料表面形成一层单分子覆盖膜，这样就可以极大的减小其表面能，减轻粒子间的强吸附作用。同时，当粒子相互接近时，由于粒子表面改性剂的存在，使其运动受到限制。因此，对纳米粒子进行表面改性，可以达到防团聚的目的。

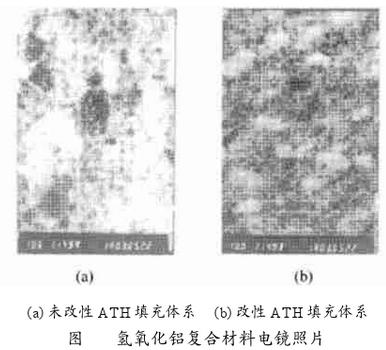

  二、氢氧化铝与改性后的氢氧化铝分别加入聚丙烯中的成品样条切片在透射电镜下观察比较如下图（a）所示，加入未改性氢氧化铝在聚丙烯中有大的团聚现象，粒子在聚丙烯中的分散不均匀，而添加改性氢氧化铝在聚丙烯中的分散较好，这说明改性之后的氢氧化铝比未改性的效果要好。
